丹普PVD真空鍍膜NTX-AC涂層在壓鑄模具上的應用
發布時間：2018-08-02
壓鑄是壓力鑄造的簡稱，它是將液態或半液態金屬，在高壓作用下，以高速度填充壓鑄模具型腔，并在壓力下快速凝固而獲得鑄件的一種方法，使用的模具稱為壓鑄模具。
1、高壓、高速和高溫是壓鑄的重要特征，常見的壓鑄模的失效形式有：
+ 沖蝕，在高壓作用下金屬溶液的強力沖刷和湍流引起的；
+ 熱疲勞/熱裂紋，一般是由于在噴脫模劑前后因加熱及冷卻所產生的溫差引起的模具表面產生張力從而導致模具變形，變形量太大就會導致模具開裂；
+ 粘附，因模具表面粗糙造成的金屬溶液與模具表面發生物理粘附；
+ 合金化，金屬溶液與模具表面發生化學反應并向內部擴散；
+ NTX-AC涂層具有很好的高溫紅硬性，抗磨損能力強，能夠提高抗沖蝕效果；
+ NTX-AC涂層具有很好的韌性，不易開裂，能減少壓鑄模具的熱裂紋產生；
+ NTX-AC涂層具有很好表面光潔度，有效防止粘附的產生；
（1）來料檢驗（檢查模具功能區域外觀有無明顯缺陷及硬度）
（2）拋光或噴砂（改善表面光潔度）
（3）清洗（去除油污和表面金屬殘留）
（5）拋光（改善表面光潔度）
（6）QC檢查（厚度、結合力、涂層硬度、模具硬度）
（7）包裝發貨

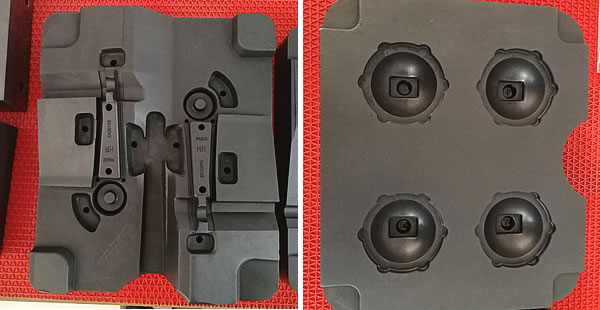

涂層材料：AlCrN
維氏硬度（HV0.05）：3500-3700
摩擦系數：0.35
涂層厚度：5μm
最大工作溫度：1100℃
涂層顏色：黑灰色
聲明：本站部分圖片、文章來源于網絡，版權歸原作者所有，如有侵權，請點擊這里聯系本站刪除。
| 返回列表 | 分享給朋友： |
京公網安備 11010502053715號
